產品名稱:

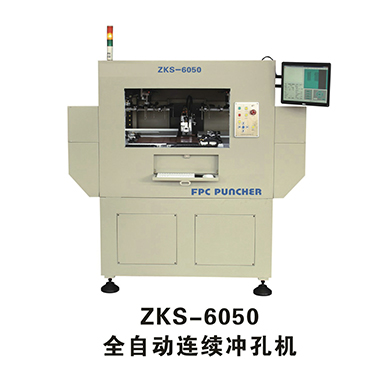

ZKS-6050全自動連續沖孔機
型號:
ZKS-6050
詳情內容
加工對象
目標材料：FPC、T/P面板、菲林等
工作尺寸：Max600(X)×500(Y)mm
Min330(X)×250(Y)mm
工件厚度：因材質和沖孔直徑而定
加工能力
沖孔精度：±0.02mm(樣板)
CPK：≥1.33
沖孔直徑：Φ1~3.175mm
沖孔速度：0.22秒/孔（樣板5mm）
沖切厚度：0.05mm~0.45mm(Φ2.0模具、根據FPC材料選擇模具間隙)
留邊距離：孔中心到邊緣7mm
沖頭
驅動：氣動
控制系統
操作系統：Windows XP
運行程序：自有知識產權控制軟體
編輯方式：新增、復制、刪除、修正、抽入、路徑優化、手動學習獲得、Gerber文件處理數據轉換
測量功能：自帶精度測量功能，另附CPK統計功能
圖像處理
攝像頭：600線1/3英寸CCD
視野范圍：7×5.4mm
處理方法：灰度模式測量
照明方式：高亮度LED多彩透射和反射
整機設備
顯示器：17英寸LCD（4/3）
安全裝置：光幕保護 松下NA2系列安全門
電源：AC220V±10% 2KVA 實測800W
外形尺寸：190（L）×180（W）×180（H）cm
重量：1500Kg
使用環境
溫度：20-30度
濕度：40-60%（非結露）
